2011大运会广播-深圳高级信息职业技术学院智能广播系统

---

---

深圳市亚米欧科技有限公司智能广播系统为深圳2011年世界大学生运动会保驾护航！

深圳信息职业技术学院创办于2002年4月，是经广东省人民政府批准、教育部备案，由深圳市人民政府举办的公办全日制高等院校。

东校区:为深圳2011年世界大学生运动会的运动员村(简称"大运村")，大运村总占地面积为23万7千平米，主要包括体育馆、羽毛球比赛馆、运动员公寓、综合服务楼、赛时商业中心、三个食堂、一栋教师宿舍和医务室等建筑，总建筑面积约为26万7千平米。其中，运动员公寓由五栋17层高的高层塔楼，赛时可满足13000名运动员的居住要求。

按照大学生比赛组委会要求，本套智能广播需要达到人工紧急、智能定时播放、远程寻呼广播、分区广播、消防联动广播功能，因此设计如下：

一、    高职院公共广播系统设计综合说明

1、高职院情况概述

该校是一大型综合公众场所，内有体育馆、比赛场馆、教学楼、餐厅、阅览室、多功能室、宿舍、生活区等集学习娱乐于一体的公共场所。

2、高职院广播功能要求：

配置本公司广播系统可以实现以下功能：

1)     平时播放音乐，当有紧急/广播要求时，能立即强切为广播状态，对所需要广播的区域进行广播

2)     分区域进行广播和通知

3)     消防联动广播

4)     多套音源播出

5)     10路分区任意节目自动/手动播放

6)     主机可控制其它编程设备，编辑自动定时播放

7)     具有监听功能，在主控室可以监听各分区的音量

8)     远程分区寻呼

3、高职院公共广播设计方案：

本公共广播背景音乐系统主要用于为学校提供日常背景音乐和日常广播通知，还可以进一步实现分区控制广播功能。我们根据高职院对公共广播的实际要求和特点，以及从设备的先进性、可靠性以及经济性考虑主要设备选用YTAER广播系列中的智能数码广播系统，它良好的音质，简单方便的操作，集中功能，再加上该系统合理齐全简洁的配置，集我公司行销全球的智能系统丰富经验，提出全套解决方案，使本工程完全达到校方的要求。

下面将对其相应方案详细的说明：

（一）   广播系统分析：

1.1广播分区及扬声器分布

由于高职院的广播分布主要在多栋楼内以及室外绿化地带。为方便广播，把广播系统分成7个区(具体见表)，以便在不同情况下可以进行分区广播或分区寻呼。

由于考虑到到环境因素，所以；

1）  室内有天花吊顶的地方安装天花喇叭

2）  走廊安装室内壁挂音箱

3）  绿化带和公共区域安装室外全天候室外音柱

4）  在室内和办公室里安装音量开关

扬声器点数分布配置见表（见附表：广播分区信息 功率 配置要求明细表）



1.2 广播系统主设备配置说明：

本系统设计音箱点位为155个，音量开关为53个，音箱需要播放背景音乐以及报警联动广播，按照实际功率应多于额定功率50%设计标准，并根据各分区喇叭的功率需求，我们配置了3台2000W纯后级大功率定压功；其中一台作为背景音乐广播功放、一台作为远程寻呼功放、一台作为备用功放。

本系统设备基本工作流程：

     管理中心与音源部分采用智能广播中央控制器LP-IC9808、受控型DVD/MP3播放器LP-IC9902和AM/FM调谐器LP-IC9903。可自动定时播放音乐，并能控制DVD/MP3播放器LP-IC9902和AM/FM调谐器的任何一曲节目以及电台节目的播放，并能控制时序器的电源开关，实现无人值守，不需人员随时监管。

因广播系统分成7个大区，每个分区都能够同时播放不同背景音乐和广播以及远程分区寻呼，因此给配置10路受控分区寻呼矩阵器LP-IC9915A、10路分区话筒寻呼器LP-IC9925、远程寻呼控制话筒LP-IC9926来进行分区与寻呼。

因功率放大器可接入监听器，为了便于操作人员在控制室随时知道每区的广播情况，因此配置了1台LP-IC9920数控16路监听器。它可以随时监听每个分区的播放节目。

因此系统区域较多，但又要做到单区寻呼，因此要配上1台带钟声台式广播寻呼话筒HP-202进行寻呼， HP-202和远程分区寻呼系统具有最高级寻呼功能。



为了实现整个系统设备电源的定时开启功能，配置一台受控十六位电源时序器LP-IC9929对所有设备进行供电。



报警部分则采用报警信号发生器LP-IC9922与消防中心进行联动报警。

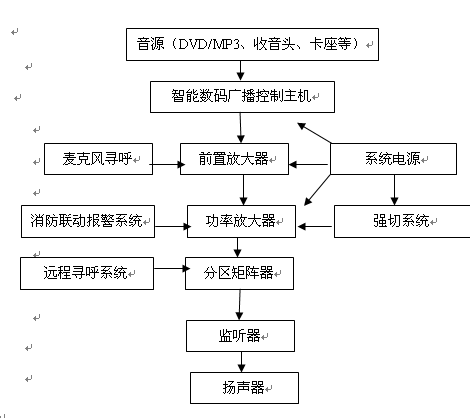

二、         原理简图（见：智能数码广播系统拓扑图2011.03.21）

三、   系统设备功能说明及介绍

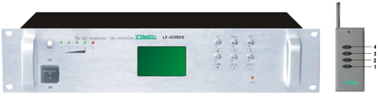

智能广播中央控制器LP-IC9808

◆ 、512M内存,SD卡储存语音信息

◆ 、带MP3、AM/FM收音机、监听器并受控编程播放以及自动监听

◆ 、在电脑里直接下载和更换音源与编程播放表

◆ 、配射频遥控器,遥控距离达150-300米方便开运动会、国歌升国旗、体操控制

◆ 、支持周循环,可编9套程序、每天每套100个时间段

◆ 、外控CD机、DVD播放；定时定曲编程播放

◆ 、外控10分区矩阵分区输出

◆ 、外控电源时序器，实现无人上电职守。





受控型DVD/CD/MP3播放器LP-IC9902

◆、自动播放,选曲播放

◆、任意选择,DVD新机芯

◆、受控于智能数码播控主机LP-IC9808

AM/FM调谐器LP-IC9903

◆ 、可存储FM/AM各40个频道

◆ 、LCD数码显示,受控于智能中央控制器和电脑软件

◆ 、具地址码选择，可多台并机工作

LP-IC9910 多功能前置放大器

◆、分路音量控制统一音量调节器

◆、强插（默音）功能

◆、10路输入（5话筒、3线路、2紧急）

LP-IC9920 十六路数显监听器

◆ 、监听16台功放或16个区工作状态

◆ 、自动、手动控制模式，LED显示

◆ 、内置宽频扬声器，音量可调电平显示

◆、支持外接监听扬声器

LP-IC9915A  10路受控分区矩阵器

◆ 、一路功放和一路紧急输入，10路矩阵输出

◆ 、手动寻呼/报警强切

◆ 、受智能广播中央控制器LP-IC9808控制

◆ 、具地址码选择并机使用

LP-IC9929十六位电源时序器

◆ 、16位电源输出,独立控制,各状态蜂鸣音提示、待机状态显示

◆ 、受智能广播中央控制器LP-IC9808控制

◆ 、电源可手动/自动开启与关闭

◆ 、带地址码，可多台并机工作

◆ 、紧急报警自动上电

智能报警信号发生器器LP-IC9922

◆ 、消防报警接口

◆ 、支持短路接入方式，自动切入

◆ 、手动强切





主备功放切换器LP-IC9928

◆ 、主功放与备用功之间可任意自动切换

◆ 、切换时间不超过3秒

◆ 、支持4台主功放4台备功放切换





10路分区话筒寻呼器LP-IC9925

◆ 、2路寻呼话筒直接接入

◆ 、可控制10路分区矩阵器

◆ 、可以多台使用，最大可以寻呼控制128路分区





远程寻呼控制话筒LP-IC9926

◆ 、遥控距离可达1Km

◆ 、自带一只话筒，外加一个线路入口

◆ 、内置钟声发生器，具有默音功能

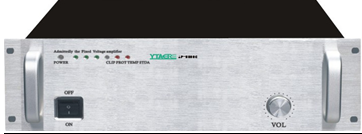

纯后级广播功放MP-82000C

◆、100V、70V定压输出和4欧—16欧定阻输出，1单元LED 电平指示；

◆、s输出额定功率2000W;

◆、RCA插口和XLR插口供方便地环接；

◆、输出短路保护及告警、过热告警和饱和失真告警。

HP-202台式专业麦克风

◆、高灵敏度，频率响应60－17KHZ

◆、开关机具有前奏音（可选）

七、   扬声器说明及介绍

天花喇叭SP501

◆ 、5寸喇叭单元

◆ 、额定输出功率3/6W

◆ 、ABS塑胶，2个固定支架



壁挂音箱SP536

◆、６.５寸单元，

◆、额定输出功率10W，ABS塑胶

◆、ABS塑胶

◆、带分频同轴高音



室内外防水音柱SP613

◆、4.5寸全频防水喇叭，带安装支架、

◆、铝合金材料、防褪色，可抵挡日照雨淋、风沙雪雨，适合户内、户外全天候使用。如网球场、游泳池、花园、学校操场、市集等。

◆、安装方式:壁挂式

◆、功率： 30W

◆、接线方法: COM  70V  100V



音量控制器SP5368A

◆、电阻分压

◆、调节范围5-10W

◆、五档调量节音量

豪华广播机柜SP388

◆ 、42U，高2000MMx宽600MMx深600MM

◆ 、可拆式加厚冷轧钢板、前门钢化玻璃门、两侧均有线槽、前后移动、

◆ 、前后门带锁、带1套6孔电源排插、2个散热风扇、1块托盘，带万向脚轮和支撑架、哈博螺丝一包

高职院地图：

高职院介绍如下：

学校现为国家示范性软件职业技术学院、国家骨干校建设单位、教育部"中德职教汽车机电合作项目"试点院校，拥有两个国家级高等职业教育专业教学资源库。

2011年学校入驻大运村新校区，总占地92.6万平方米(1389亩)，建筑面积58.86万平方米，现拥有9个二级学院，共开办42个专科专业。

新校区与2011年第26届世界大学生夏季运动会大运村一体化建设，大运村先进的信息系统全面应用，软、硬条件全国一流。

现有教学科研仪器设备总值为1.65亿元，图书馆藏书90.9437万册。

1981-1992年清华大学学习，获学士、硕士、博士学位;

1999-2000年赴香港理工大学进行博士后研究;

2001-2002年美国加州大学圣地亚哥分校高级访问学者;

2010年日本JSPS高级访问学者。

1992年至今，深圳大学工作。

2005年1月-2012年12月，任深圳大学党委常委、副校长;

2012年12月至今，任深圳大学党委副书记。

2014年6月拟任深圳信息职业技术学院院长、党委书记，兼任市委教育工委委员。

2014年7月任命任深圳信息职业技术学院院长党委书记兼校长。

●2002年深圳信息职业技术学院成立。

●2004年学校成为"国家示范性软件学院"建设院校。

●2007年通过教育部人才培养工作水平评估。

●2010年成为国家骨干高职院校建设单位。

●2011年获国家高等职业教育网络技术专业共享型教学资源库建设立项。

●2012年入选教育部"中德职教汽车机电合作项目"试点院校。

●2014年获国家高等职业教育数字媒体专业群教学资源库立项。

●2015年深圳市人力资源与社会保障局同意批准我校设立博士后创新实践基地。

根据2015年4月学校官网显示，该校有国家自然科学基金等国家级项目15项、省市级科研项目287项，教研课题国家级6项、省市级37项，获得广东省科学技术二等奖2项(2006，2011)、三等奖2项(2010，2012)，深圳市科技进步奖2项(2010，2011)、深圳市科技创新奖2项(2006，2009)，深圳市科学技术奖自然科学奖1项(2010)。

学校建构高素质高技能人才培养机制，不断提升高就业率、高满意度办学效益。现有全日制在校生16088人，学校坚持产教融合、校企合作、因材施教、特色发展。

近三年，学生参加专业技能竞赛获国家级奖项159个，省级二等奖以上120个。2011年至2013年夺得全国信息安全大赛三连冠;2012年，获全国高校NOC大赛最高奖;2014年获首届"挑战杯--彩虹人生"职业学校创新创效创业大赛全国一等奖;2015年世界微软MOS大赛中国区总决赛共获1个特等奖，5个一等奖，4个二等奖，并以总分第一名的成绩荣获团体一等奖，成为团体一等奖获奖学校中唯一一所高职院校。 毕业生"下得去、留得住、用得上、干得好"，总体就业率均在98%以上。

学院很多毕业生被华为、腾讯、深圳地铁、中国联通等著名企业录用，产生了许多类似于被《华尔街日报》报道为"中国最年轻90后千万富豪"的丁仕源等创业典型。

姓名	职位	职称
邢锋	党委书记、校长	教授，博士生导师
苗丽芬	党委副书记	--
刘颖	副校长	--
梁永生	副校长	博士后、教授

(资料来源2015年4月学校官网)

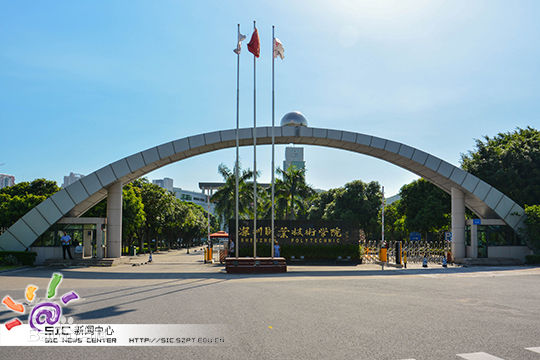

这是深圳信息职业技术学院美丽的校园风光、是凝聚四方学子知识的天堂!!
