视像跟踪表决会议系统HP5000

 〓系统功能参数简介〓

系统概述
   HP-5000数字视像表决跟踪系列,集会议讨论、表决、视像跟踪功能于一体,以高性能CPU为核心的嵌入式硬件设计高度可靠,按键投票保密性强,人机界面友好,操作直观明了,表决方式多种多样等特点.
一人一机,实现会议讨论功能,与会代表按下发言键便可以发言,放与会代表开启话筒时,摄象机回自动跟踪到发言者所在的位置,连接视频显示设备可将摄象机所摄图象显示出来,配合电话耦合器可召开电话会议,外置音频解码,可进行远程视频会议
    通过HP-5005系统软件可以轻松自如的完成系统设置,包括会议实时见空，话筒管理,代表签到,投票表决和数据显示等.系统具有断电自动记忆功能,通过电脑预设后,即使脱离电脑也同样可以实现视像跟踪.

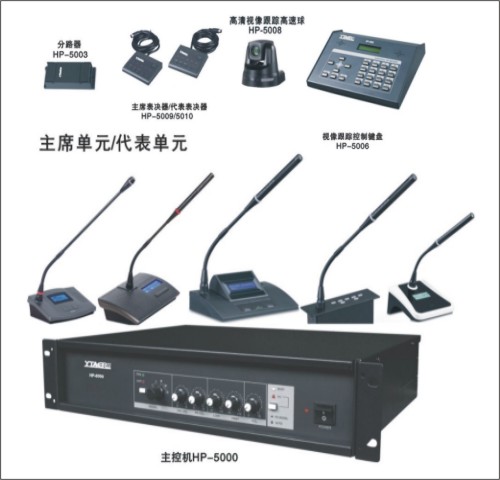

HP-5000中央处理器/HP-5005系统控制软件
◆采用数字式设计,符合ISO/3C/CE等多项国际标准
◆系统可抗8000V静电干扰,符合GB/T17618-1998国际标准
◆内置高性能CPU为核心,系统稳定,运算快捷
◆会议单元由系统主机供电,工作电压为直流24V,符合安全标准
◆内设交流以及直流通道双重保险装置
◆内置自动报警功能,当市电不稳定,连接单元错误或系统设置有误时,系统自动长鸣警报提示
◆采用一线式手拉手模式连接会议单元,便于安装和维护
◆四路会议单元输出端口,每路可以连接30个单元,增加一台扩展主机可以扩展120个单元
◆配置电话耦合器可进行远程电话会议
◆内置四路视频切换矩阵,最多可配置4台高速云台摄象机,通过电脑预设后,可进行视像跟踪功能
◆内置均衡器,对系统输出的信号进行高,低音微调,可有效抑制会场的反馈啸叫以及人性化调节听觉效果
◆具备一路标准标的PAL或NTSC视频输出端口,可连接电视或投影机等显示色后备，连接硬盘录象机,视频采集卡等可进行会议录象.外置音频解码,可进行远程视频会议
◆具备多种音频信号输入输出方式:
◆具有4个RCA输入端口,可输入外部音频信号.(如背景音乐)
◆具有4个RCA输出端口,1个卡侬端口输出端口,可连接会议扩声设备进行放大输出,可连接卡做.硬盘录象机等进行录音,更可连接同声传译机,作母语通道信号输入
◆具有1路手持麦克风接口,并有独立电平调节
◆系统主机与电脑的连接,采用RS232通讯协议,信号传输安全稳定
◆系统主机与摄像头的连接,采用RS485通讯协议,信号远距离传输,不受干扰
◆主机采用标准2U设计,稳定坚固,可安装在19英寸标准机柜
◆脱离电脑独立使用时,可通过主机控制实现以下功能:
◆自由讨论功能,同时打开的单元数量不受限制
◆数量限制功能,同时打开的单元数量可设置为1/3/6个
◆先进先出功能,同时打开的单元数量达到1/3/6个后,最先打开的单元被后来打开的单元关闭(FIFO)
◆申请发言,同时打开的单元数量达到1/3/6个后,后来打开的单元自动进入申请发队列,由主席否决或批准发言申请
◆视像跟踪功能,需先通过电脑配合软件设定摄象机预置位
◆连接电脑使用时,通过HP-5005系统控制软件控制可以增值以下功能:
◆发言时间限制功能,可以设置从1分钟到60分钟
◆系统检测功能,可以在线检测每一单元的工作状况,并能准确定位故障单元
◆系统修复功能,当系统出现错误时,通过系统复位功能,恢复原出厂设置
◆指定发言功能,可以指定任意单元的开启和关闭
◆查询发言功能,实时显示发言单元的编号以及名字等信息
◆视像跟踪功能,在单元打开的同时可以对摄象头的变倍,变速,预置位等进行微调以及保存
◆投票表决功能:
◆表决模式:赞成/反对/弃权,显示的文字可任意修改,例如可修改为:同意/不同意/基本同意
◆选举模式:从三位候选人中选一位(1/2/3)
◆可选择记名或不记名签到
◆可选择记名或不记名投票确保投票保密
◆可以设置签到和表决例计时间,从1秒钟到999秒钟
◆签到和表决结果可在数秒内显示出来,并自动转存至系统数据库
◆表决结果不可修改,但同一议案可进行多次表决
◆结果显示方式可选择:柱形图.饼形图.数字文本
◆所有资料可以另存为文本格式保存或以图文方式打印存档

HP-5001/5002主席单元以及代表单元
流线形外观以及超薄设计,符合人体工程学,简约大方
◆话筒采用高强度铝合金外壳高强度铝合金外壳坚固耐用,实现超强降燥和抗干扰功能
◆内置高性能CPU,数字化设计,符合IEC60914国际标准
◆单元为无源设备,由系统主机供电,输入电压为24V,属于安全范围
◆鹅颈式话筒杆带高指向性驻极体麦克风以及发言指示红色光环
◆单元具有双色高亮LED单元状态指示灯
◆操作简单,只需轻按一个按键便可以发言,单元按键还可用于签到和表决功能
◆配合高云摄象机,通过电脑预设后,可进行视像跟踪功能
◆摄象机图象始终跟踪最后打开的单元,更能实时显示会议现场的情况
◆单元自带2.5米8芯屏蔽连接电缆,大大降低强电磁波对线材的干扰
◆单元配合一进三分路器,形成一线式手拉手连接,便与安装和维修
◆主席单元具有代表单元的所有功能外,还可实现以下会议控制
◆功能:
★具有发言优先权,不受发言人数限制
★可以切断正在发言的代表,全权控制会议秩序
★可以否决或批准代表的发言申请
★主席单元的连接不受限制,可串联在线路的任意位置
★一套系统只能配置一台主席单元

HP-5009/5010表决主席单元/代表表决单元
◆流线形外观以及超薄设计,符合人体工程学,简约大方
◆内置高性能CPU,数字化设计,符合IEC60914国际标准
◆单元为无源设备,由系统主机供电.输入电压为24V,属于安全范围
◆五键表决,表决结果可以显示:赞成/反对/弃权/未按键/缺席
◆每次表决结束后表决结果自己存入数据库,便于保存和维护
◆操作简单,只需要轻按一个按键便可以签到和表决
◆单元自带2.5米8芯屏蔽连接电缆,大大降低电磁波对线材的干扰
◆单元配合一进三出分路器,形成一线式手拉手连接,便于安装和维护
◆表决单元按键功能类别以不同的颜色表示,清晰明了

HP-5008高速云台摄象机

◆DSP数字技术设计,结构紧密,运转平稳,超代平稳,画面无抖动

◆主体采用高强度铝合金材料,抗冲击,并能起到屏蔽以及散热作用

◆内置数据断电记忆功能

◆采用RS485总线控制,信号远距离传输,不受干扰

◆彩色信号输出,信号为PAL TV信号

◆彩色摄象,水平分辨率达480线,图象更清晰,自然

◆18倍光学变焦,4倍电子变焦

◆长焦限速功能,能根据摄象机当时的焦距长短自动调整其手动控制速度

◆内置64个可调预置点以及6条自动巡航轨迹

◆水平360度无限位连续旋转,垂直90度旋转,转速达120°/S

◆180度自动翻转,实现全方位无盲点监视,定位精确达±0.2度

◆自动光圈和增益,自动聚焦,自动白平衡,超低照

◆优质的背光补偿功能,在背景太暗或有强光时仍可以清晰显示所有的物体

◆有壁挂式以及吸顶式两种安装方式

HP-5006视频控制键盘

◆可直接控制32台摄象机或配钜阵主机控制

◆LCD液晶显示屏

◆可显示和设定摄象机号,预置点号,水平或垂直速度参数

◆直接控制多个摄象机之间的图象切换

◆通讯协议:RS-485

◆电源:DC12V/500MA

◆通讯距离:最大1.2K

◆外型尺寸:315*165*80MM

◆重量:2KG

◆可对摄象机实现以下控制功能:

◆方向(上.下.左.右)

◆光圈(开/关)

◆变焦(聚焦远/近)

◆变速(快/慢)

◆变倍(放大/缩小)
